產品概述

GNQ5雙電源自動轉換開關(ATSE)，是集開關與邏輯控制于一體，無需外加控制器，真正實現機電一體化的自動轉換開關，它適用于交流50Hz額定電壓有440V、約定發熱電流至1600A的工業配電設備中，具有電壓檢測、通訊接口、電氣機械互鎖等功能，可現實自動、電動遠程、強制置“0”緊急手動操作，廣泛用于供電系統的主電源與備用的自動轉換或兩臺負載設備的自動轉換及安全隔離等。開關由控制線路板發出各種邏輯命令來管理電機，由電機帶動開關主體部分的操作機構，快速接通分斷電路或進行電路轉換，通過明顯可見狀態實現安全隔離。

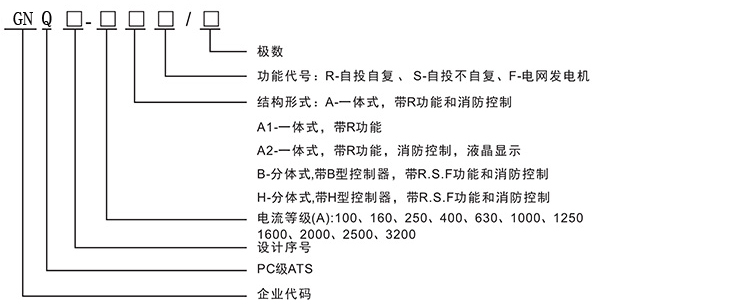

型號及含義:

開關結構說明:

1、電氣鑰匙鎖：控制開關內部控制線路電源，電氣鎖開啟時，開關才能實現全動、強置“0”、操作：電氣鎖關閉時，開關只可手動操作。

2、操作手柄：使用操作手柄手動操作時，必須先關閉電氣鎖。

3、機柜掛鎖：檢修專用，即先用操作手柄使開關處于“0”檔位置，再接起掛鎖機構并上掛鎖，方可進行檢修(接起掛鎖則切斷開關內部控制電源，開關無法自動，并且無法實現手動)。

4、指示件：指示開關的工作狀態位置(Ⅰ、0、Ⅱ)

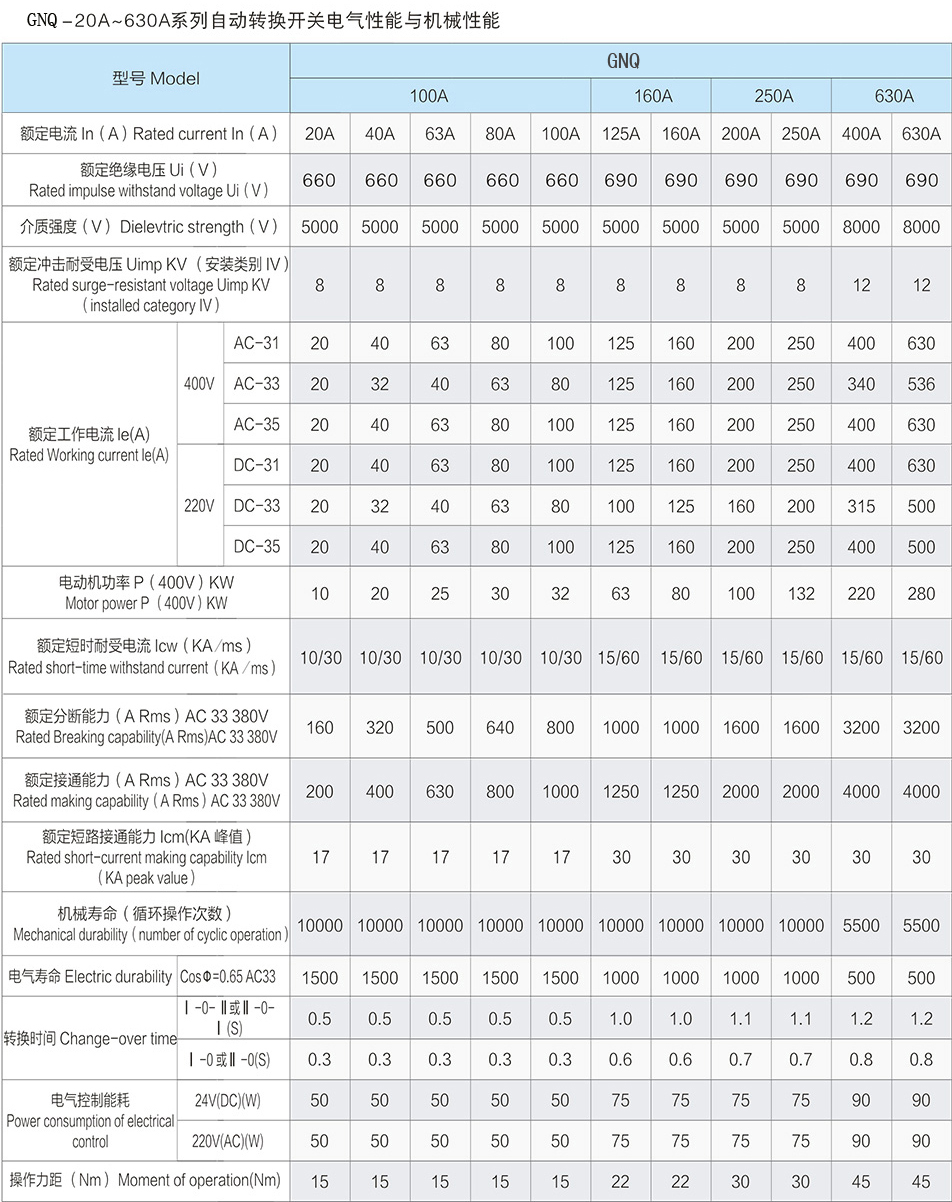

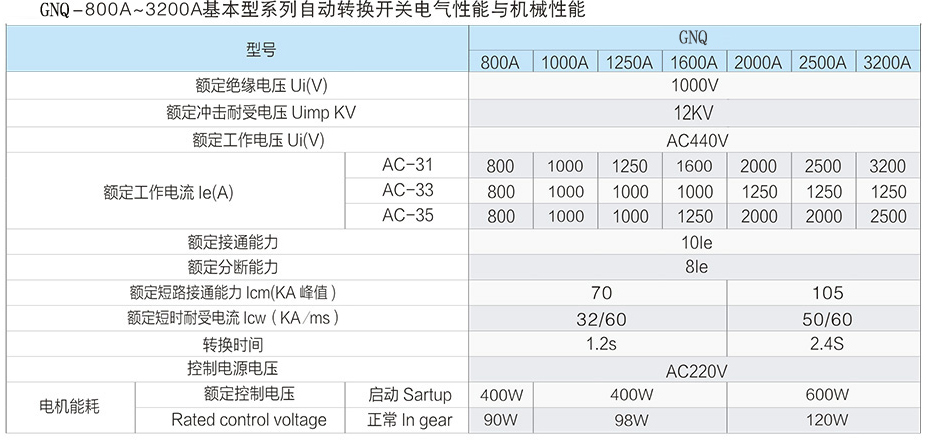

技術參數:

開關符合：IEC947-6-1、GB14048.11-2008；

額定工作電壓(Ue)：AC440V；

額定接通能力(ARms)：10le；

額定分斷能力(ARms)：8le；

控制電源電壓：DC24V、48V、110V、AV220V。

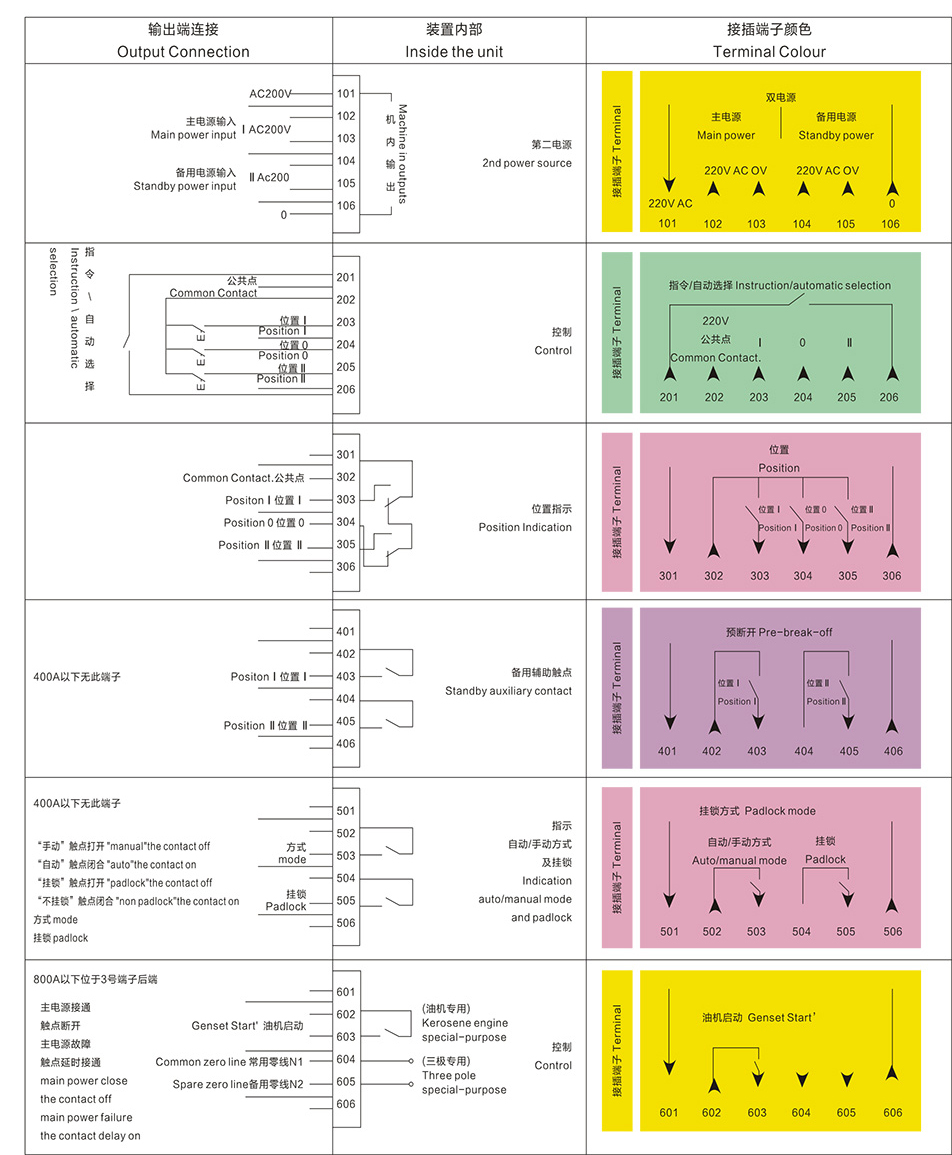

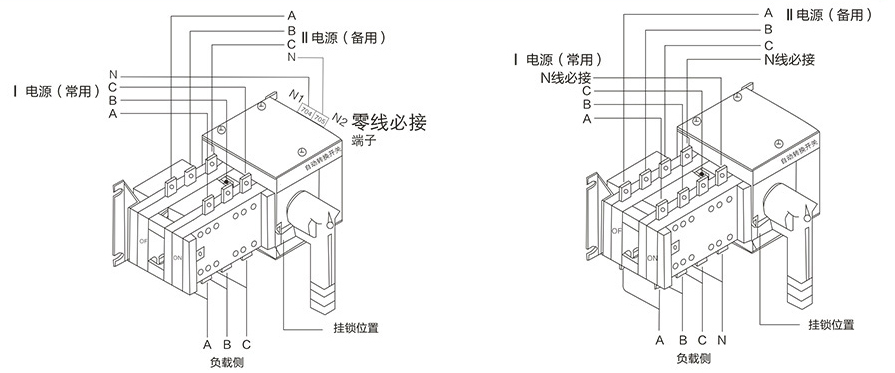

接線示意圖：

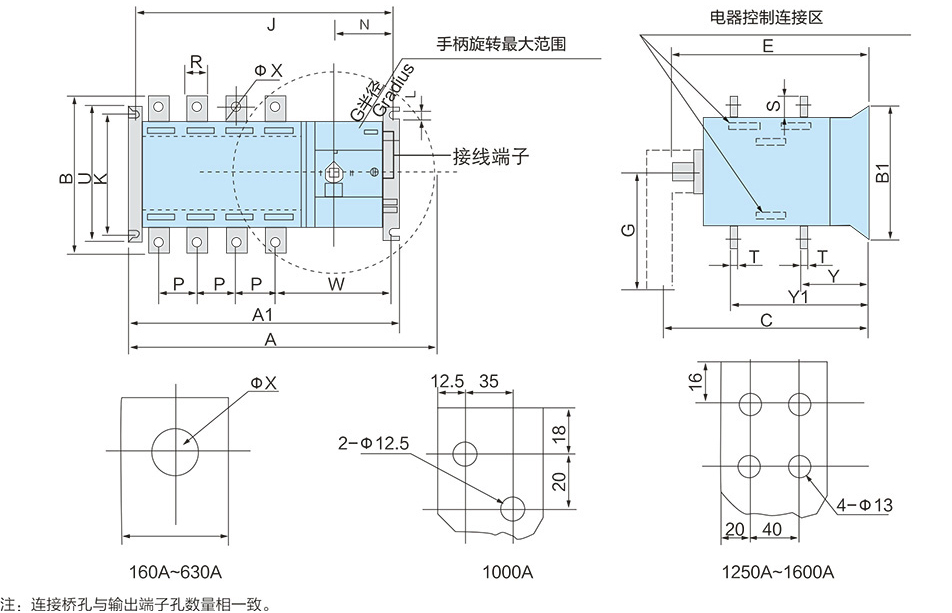

160A-1600A外形尺寸圖：

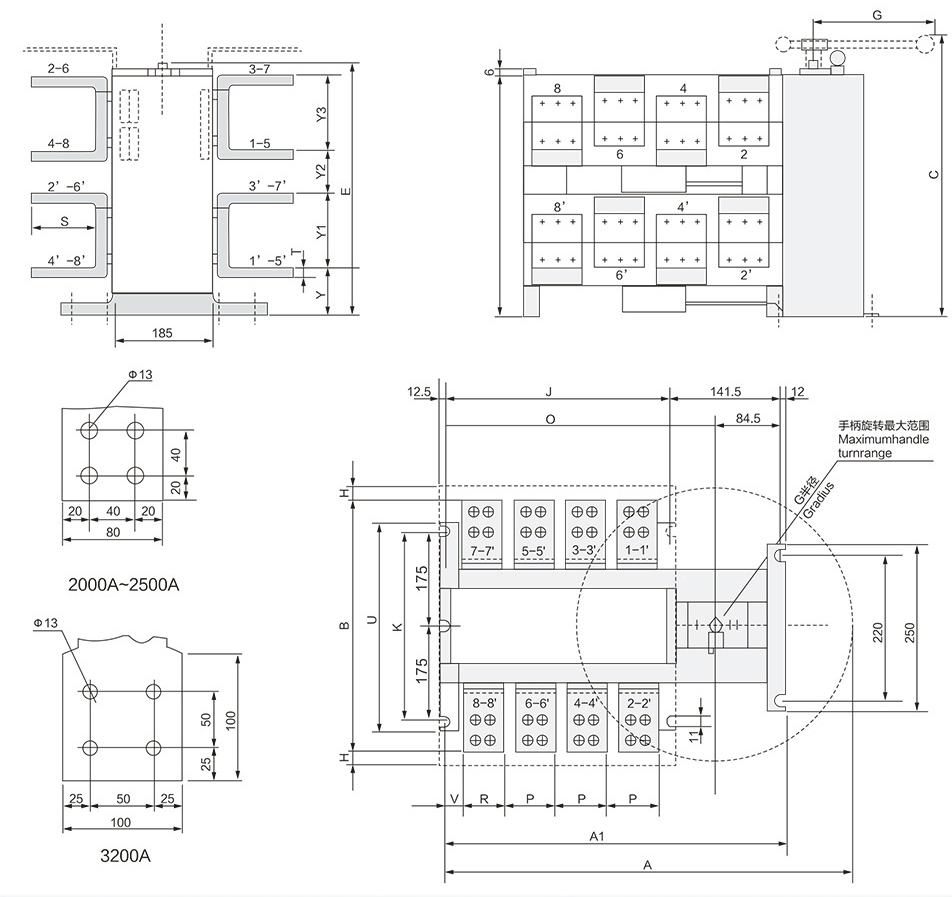

2000A-3200A外形尺寸圖：

基本型接線端子圖：

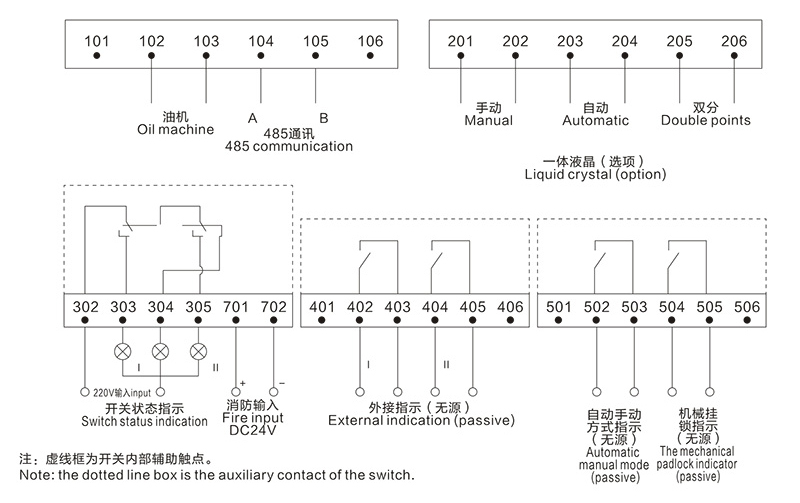

智能型接線端子圖：
